2022-11-25
2067

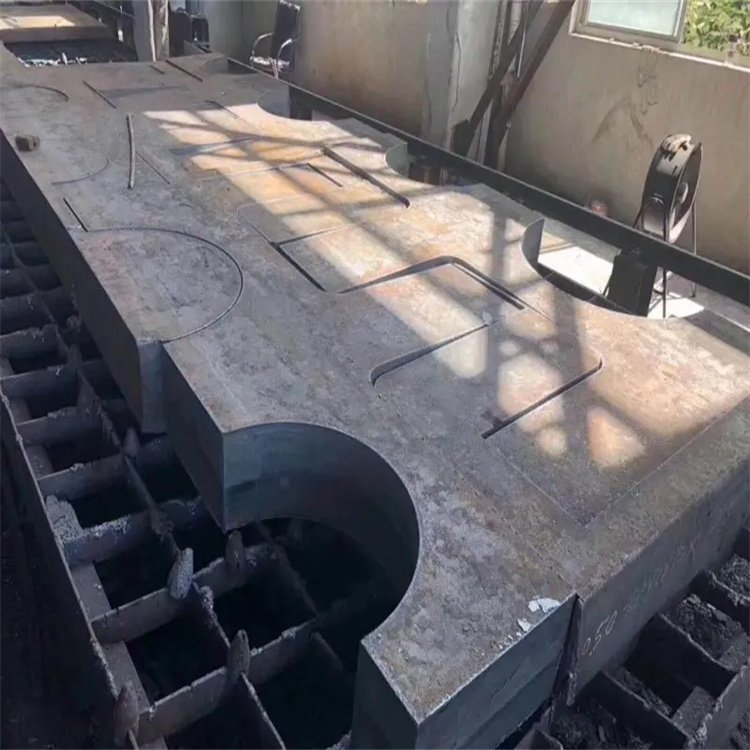

根據(jù)火焰切割原理,由氣體燃燒形成的高溫通過割炬在局部范圍內(nèi)對材料進(jìn)行加熱融化以達(dá)到切割的目的,但從Q235等材質(zhì)碳板特性不難發(fā)現(xiàn),其液態(tài)向固態(tài)過度的時間往往會很短,特別是在脫離了一定的溫度范圍之外將迅速凝固。在實際生產(chǎn)加工中,類似現(xiàn)象形成的固態(tài)融渣一般稱為掛渣。那么在使用數(shù)控火焰切割機時,如何才能減少掛渣的形成?
首先從掛渣形成的位置來看,一般火焰切割掛渣分為上邊緣掛渣和下邊緣掛渣,導(dǎo)致兩類掛渣出現(xiàn)的原因有所不同,下面將分類說明。
一、上邊緣掛渣 上邊緣掛渣主要是在切割斷面上有掛渣,尤其在下半部分掛渣較為明顯。導(dǎo)致出現(xiàn)上邊緣掛渣的主要原因在于材料合金成份含量太高,一般火焰切割主要適用于Q235材質(zhì)的碳板、普碳板,類似Q345等材質(zhì)的低合金板也是能夠適用的,但如果其中合金含量過高,將可能出現(xiàn)上邊緣掛渣問題。 二、下邊緣掛渣
下邊緣掛渣是數(shù)控火焰切割機掛渣中出現(xiàn)較為普遍的問題,主要是在切割斷面的下邊緣產(chǎn)生連續(xù)的掛渣。而導(dǎo)致出現(xiàn)類似的問題的原因則相對較為復(fù)雜,一般來說,用戶加工出現(xiàn)下邊緣掛渣時,建議通過以下幾個方面檢查一下操作步驟,首先檢查切割速度是否太快或太慢,使用的割嘴號太小,切割氧壓力太低;另外預(yù)熱火焰中燃?xì)膺^剩,鋼板表面有氧化皮銹蝕或不干凈也可能影響掛渣過多,割嘴與工件之間的高度太大,預(yù)熱火焰太強也是下邊緣掛渣出現(xiàn)的愿意之一。
